换热设备全解析：种类、优缺点与科学选型指南

在工业生产与城市能源系统的核心，换热设备如同有效的“热能搬运工”，默默实现着能量的转移、回收与优化。从化工厂高耸的反应塔到我们家中温暖的暖气，其背后都离不开换热设备的稳定运行。随着“双碳”目标的推进与工业能效要求的提升，选择一款合适的换热设备变得至关重要。本文将深入剖析主流换热设备的种类、工作原理、核心优缺点，并结合实际应用场景，为您提供一份各个方面的选型指南。

一、 换热设备的基础分类与工作原理

换热设备种类繁多，根据其传热方式的不同，主要可分为以下几大类：

间壁式换热器：这是应用广泛的一类，其特点是冷、热两种流体被固体壁面（如管壁、板片）隔开，通过壁面进行热量交换，流体之间不发生混合。其优点是能严格避免介质的交叉污染，安全性高，适用于绝大多数工业场景。

混合式换热器：此类设备中，冷热流体直接接触、混合并进行热交换，例如常见的冷却塔。其优点是传热效率高、结构简单，但仅适用于允许两种流体混合的场合，如水冷却、气体洗涤等。

蓄热式换热器：其工作原理是让高温和低温流体交替流过同一固体蓄热体（如耐火砖格），高温流体将热量储存于蓄热体中，随后低温流体流过时吸收这些热量。这类设备特别适用于高温烟气余热回收，如钢铁冶炼和玻璃熔炉。

中间载热体式换热器：这种换热器是把两个表面式换热器由在其中循环的载热体连接起来的换热器，如热管式换热器。

在众多类型中，间壁式换热器因其灵活性与安全性成为市场主流，其下又衍生出多种结构形式，各有千秋。

二、 主流间壁式换热器深度剖析：结构、优缺点与应用

1. 管壳式（列管式）换热器：经久不衰的工业基石

管壳式换热器是传统、应用广泛的类型之一，是间壁式换热器的典型代表。其结构主要由壳体、管束、管板和封头等部件组成，一种流体在管内流动（管程），另一种在管外壳体侧流动（壳程）。

优点：结构坚固，承压能力强，特别适用于高压、高温的苛刻工况；制造工艺成熟，制造成本相对较低；选材范围广，可使用碳钢、不锈钢、钛、铜等多种材料以适应腐蚀性介质；内部流通截面大，对含有少量固体颗粒的介质容忍度较高。此外，其结构简洁明了，维护起来相当便捷，从而确保了换热器的可靠性。

缺点：传热效率相对较低；体积庞大，占地面积大；清洗和维修较为困难，尤其是管程结垢后，需要抽芯进行机械或化学清洗，维护成本高、停机时间长。此外，因其大面积的换热面，若保温措施不得力，可能造成显著的热损失。

典型应用：石油炼化中的原油加热与油品冷却、电厂蒸汽系统的冷凝器、化工行业中的高压反应器进料预热等。在石油、化工装置中，其投资占比和重量占比都非常高。

2. 板式换热器：有效紧凑的现代之选

板式换热器由一系列压制成波纹形状的金属薄板叠装而成，板片间形成狭窄的流道，冷热流体交替通过这些流道进行热交换。

优点：传热效率较高，波纹板片能诱导流体产生剧烈湍流，有效破坏边界层；结构其紧凑，在相同换热量下，体积和占地面积远小于管壳式；拆卸灵活，清洗方便，板片可轻松拆开进行清洗，维护简便；流程组合灵活，易于实现多程或多种流体换热。此外，它采用轻薄金属板制造，使得整个换热器的重量大大减轻。

缺点：承压能力有限，受限于垫片密封性能，通常适用于中低压场合；流道狭窄，易堵塞，对介质清洁度要求高；密封垫片在高温下易老化，限制了其在高温领域的应用；在介质具有腐蚀性时，板片可能遭受腐蚀。

典型应用：广泛应用于暖通空调（HVAC）、食品饮料行业的巴氏杀菌与冷却、区域供热系统以及各类工业领域的液-液换热。在西安换热机组的设计制造中，板式换热器因其有效、小巧、易维护的特点，常被选为核心换热单元，用于小区或农村集中供暖改造，实现智能温控与节能运行。

3. 套管式换热器：结构简单，适用于小容量场景

套管式换热器结构简单，由两个同心套管组成，每一段套管被称为“一程”。

优点：结构简单、制作成本低，且能够承受较高的压力。其设计允许根据需要增减传热管数量，操作灵活。

缺点：由于管间接头较多，存在泄露的风险；其占地面积相对较大，且单位传热面消耗的金属量也较多；换热效率相对有限，且清洗和维护起来也相对困难。

4. 螺旋板式换热器：高黏与易结垢介质的克星

螺旋板式换热器由两张平行的金属板卷制成两个同心的螺旋通道，冷热流体分别在两个通道内以纯逆流方式流动。

优点：传热效率高，逆流设计且通道内的定距柱能强化传热；自清洗能力强，介质在螺旋通道中作高速离心运动，不易结垢和堵塞，尤其适合处理高粘度流体或含有悬浮颗粒的介质；结构紧凑，密封性能好。它能适应高温、高压的工作环境。

缺点：承压能力通常不如管壳式；一旦内部泄漏，维修其困难；制造成本较高，且不易进行大型化设计；对焊接质量的要求较高，且检修过程相对复杂。

5. 其他类型换热器

浮头式换热器：是管壳式的一种改进型，其换热管的头部可以自由浮动，使得管束能够灵活地热胀冷缩，从而避免了温差应力，且管束易于抽出清洗。但其结构复杂，造价较高，且浮头端存在内漏风险。

U形管式换热器：换热管弯成U形，两端固定在同一管板上，管束可以自由伸缩，同样解决了热膨胀问题，且清洗方便。但管束存在空隙，可能导致流体短路，且内层管子损坏后难以更换。

沉浸式蛇管换热器：蛇管沉浸在容器中，结构简单坚固，能承受高压且可采用耐腐蚀材料。但其管外流体湍动程度低，传热系数较小，且蛇管可能因热膨胀而产生应力。

三、 如何科学选型：从理论到实践的决策路径

选择合适的换热设备是一个系统工程，需综合考虑工艺需求、介质特性、经济性与运维等多方面因素。

明确核心工艺参数：这是选型的基石。需准确计算热负荷（kW）、冷热流体的进出口温度（决定对数平均温差）、允许的压力降以及流量。例如，在小温差换热场景，板式换热器因其有效而更具优势；而在大温差、高压场合，则需优先考虑管壳式。

深入分析介质特性：介质的物理化学性质直接决定材质选择和结构形式。

腐蚀性：对于盐酸、海水等强腐蚀介质，须选用钛材、哈氏合金等特殊材质。

清洁度与黏度：含有固体颗粒或纤维的介质，应选用宽流道板式或管壳式换热器以防堵塞；对于高粘度流体，螺旋板式因其自清洁能力成为优选。

结垢倾向：易结垢介质应优先考虑易于机械清洗的结构，如可拆卸板式。

权衡经济性与全生命周期成本：

初期投资：通常，管壳式 < 板式 < 螺旋板式。

运行与维护成本：板式换热器泵耗低、清洗方便，运行成本常具优势；而管壳式虽购置成本低，但清洗困难、能耗可能较高，长期运维成本需仔细评估。在像西安换热机组这类长期连续运行的民用供暖项目中，高运行可靠性和低维护成本往往是关键考量。

考量安装空间与运维便利性：在空间受限的改造项目或紧凑型设备集成中，板式换热器的紧凑性是与伦比的优势。同时，设备的可维护性（如是否易于拆卸清洗、备件是否易得）直接影响未来的运营效率和成本。

四、 换热机组：集成化与智能化的应用典范

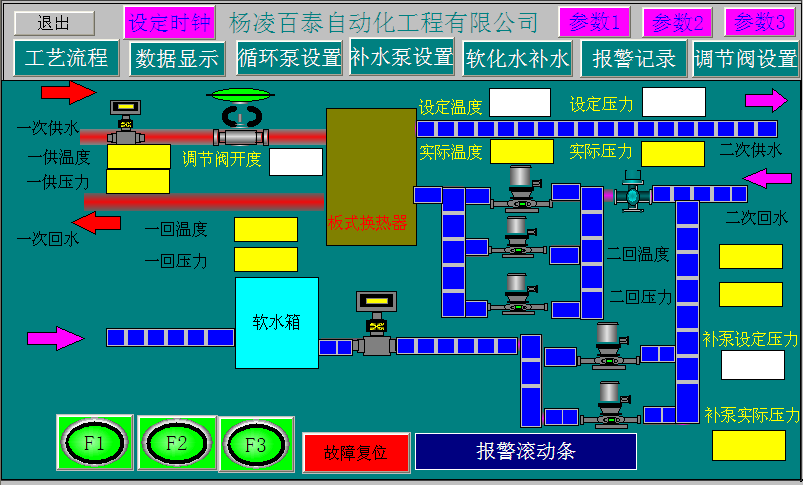

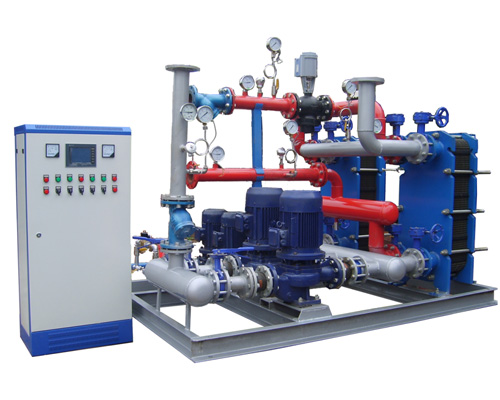

在现代供热系统中，单一的换热器往往被集成化、智能化的换热机组所取代。一台典型的换热机组通常由板式换热器、循环泵、补水泵、稳压膨胀水箱、过滤器、阀门、仪表及智能控制系统等组成。这种集成设计带来了显著优势：

有效节能：采用高性能板式换热器作为核心，传热效率高。智能温控系统可根据室外温度自动调节供水温度，实现按需供热，节能效果显著。

结构紧凑：机组集成化设计，占地面积小，特别适合在空间有限的西安老旧小区或农村改造项目中安装。

运行可靠，操作简便：控制系统自动化程度高，可实现自动补水、稳压、故障报警等功能，运行参数集中显示，管理维护方便。

灵活定制：采用标准模块化设计，可根据用户的具体热量需求、空间条件和功能要求（如采暖、生活热水、空调等）进行灵活组合与定制。

因此，在选择供暖或工艺换热解决方案时，不应只关注单个换热器，而应综合考虑整个系统的能效、控制与运维。一台设计精良的西安换热机组，能够将有效换热、智能控制与稳定运行结合，为用户带来长期的经济效益和使用便利。

从坚固耐用的管壳式，到有效紧凑的板式，再到各具专长的螺旋板式与套管式，每一种换热设备都是针对特定工程挑战的智慧结晶。没有对的“好”，只有“合适”的选择。成功的选型始于对工艺的深刻理解，成于对设备特性的准确把握。在追求节能减排和智能制造的时代，结合物联网技术的智能换热机组，如那些服务于西安及众多城市的集中供热系统，不仅代表了技术的进步，更是实现能源精细化管理和可持续发展的关键实践。在做出终决策前，务必综合技术、经济与运维视角，让热能交换系统在您的应用中发挥大价值。
