西安换热机组厂家认为板式换热器构造中的传热板片是什么?

发布日期:2021-08-17 作者: 点击:

西安换热机组厂家表示传热板片是板式热交换器的关键元件。它的设计主要考虑两方面因素:①使流体在低速下发生强烈湍流,以强化传热;②提高板片刚度,能耐较高的压力。传热板片的波纹形式对传热效率及流动阻力影响较大。为了满足不同传热工况的需要,人们已经研发出许多种类的波纹传热板片。其中,以人字形波纹板和水平平直波纹板应用广泛。

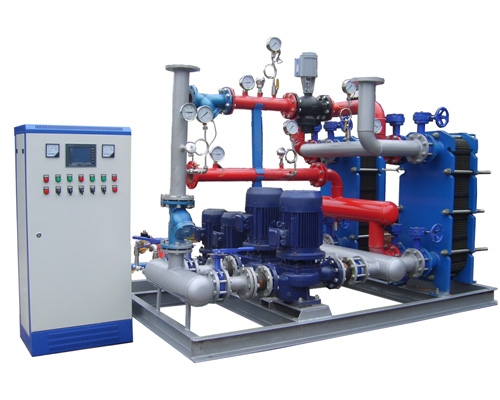

西安换热机组


人字形波纹板断面形状常为三角形,人字形之间夹角通常为。板式热交换器组装时,每相邻两板片是相互倒置的,从而形成网状触点,并使通道中流体形成网状流。据统计,装配后相邻板片间能形成多达每平方米投影面积上2300个支承触点。

流体从板片一端的一个角孔流入,可从另一端同一侧的角孔流出,称为“单边流”,或从另一端另一侧的角孔流出,称之“对角流”。根据各种板片的对比试验表明,人字形波纹板片不仅刚性好,传热性能也较好。国内改进的人字形波纹板式水—水热交换器传热系数达到以上,压力降也得到了改善。一般来说,人字形波纹板的流阻较大,且不适宜于含颗粒或纤维的流体。

水平平直波纹板是一种断面形状为等腰三角形的水平平直波纹板。它的传热和流体力学性能均较好,水—水间传热系数可达。其它断面形状的还有有褶的三角形波纹、阶梯形波纹,均属此类。锯齿形波纹板的特点为组装后的流道断面积不变,因而阻力小,能在高速下运行。支承触点多,刚性大。但板面结构复杂,需要两套模具。近年来我国自行研制出鳞甲波纹形板式热交换器,并已投产。

西安换热机组厂家表示不论何种板片,它们都具有以下共同部分:强化传热的凹凸形波纹;板片四周及角孔处的密封槽;流体进出孔(角孔,一般为圆形,大型冷凝器板片角孔常为三角形);悬挂用缺口。板片组装后两板片间都有相互接触的地方,称为触点,其作用是在板片两侧出现压差时,保持流道的正常间隙形状,同时使流动“网状”化,强化传热。经验表明,合理的触点设计是提高板片耐压程度的有效途径。
